RT-LJK/LXK零序電流互感器

2021/7/28

　　

孔徑φ40～φ360的零序電流互感器（電纜型），有各種容量、變比、準確現值系數的高精度零序電流互感器及與小電流接地選線裝置、繼電器等配置的高靈敏度零序電流互感器

功能特點：

 零序電流互感器的工作原理與電流互感器相同，由二次線圈、鐵芯、絕緣支撐及出線端子等組成，是一種零序電流過濾器，它的二次側反應一次系統的零序電流。這種電流互感器將三相的導體（母線或電纜）用一個鐵芯包圍住，二次繞組繞在同一個封閉的鐵芯上。

 正常情況下，由于一次側三相電流對稱，其向量和為零，鐵芯終不悔產生磁通，二次繞組中沒有電流。當系統中發生單相接地故障時，三相電流之和不為零（等于3倍的零序電流），因此在鐵芯中出現零序磁通，該刺痛在二次繞組感應出電動勢，二次電流流過繼電器使之動作。

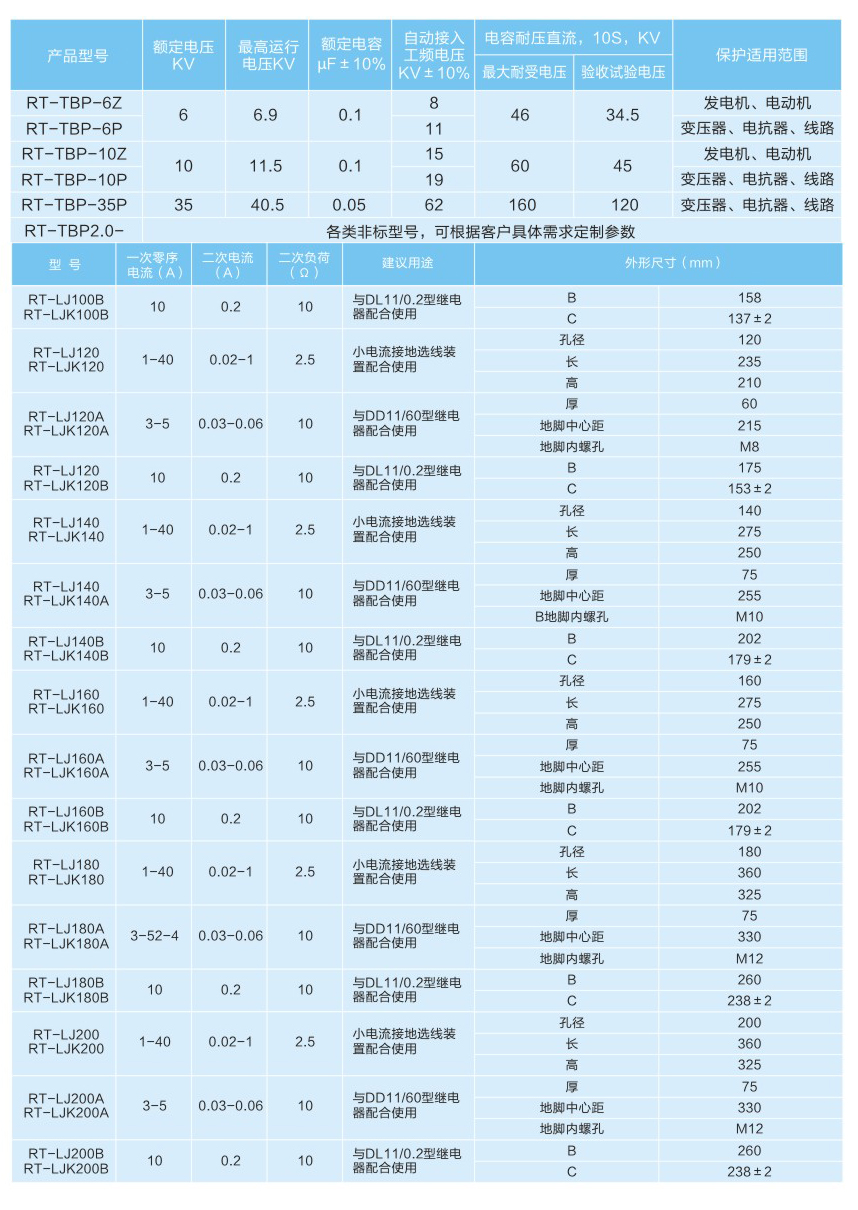

技術參數：
